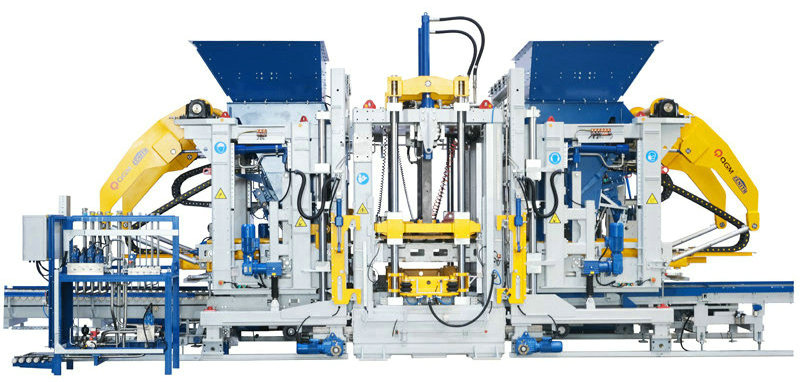

ZN2000C Beton Block Machine

ZN2000C Makîneya Bloka Betonê modelek xwe-pêşkeftî ye. Ew ji hêla îstîxbaratî û otomasyona bilind ve tête taybetmend kirin, û bi tevahî teknolojiyên pêşkeftî yên teknolojiyên pêşkeftî yên wekî dîjîtalîzasyon û pergala agahdariyê, ku bi berfirehî di avakirina bajarên nû û bajarên sponge de tê bikar anîn, bikar tîne.

Taybetmendî:

Tabloya vibrasyonê ya dualî, heşt motorên servo (vebijarkî) Amûrên jorîn

Civîna Modular ji bo lênêrîna hêsantir Cureyên cihêreng ên kerpîçan têne hilberandin

Kapasîteya bilind, hilberîna bilind

Mezinahiya paletê 1400x1400/1300mm

Qada damezrandinê 1320x1350/1250mm

Bilindahiya hilberê 40-500mm

Hejmara blokan Tûçikên qul: 18 blok / qalib (390x190x190mm)

Kûçikên standard: 105 blok / qalib (240x115x53mm)

Kevirên rê: 66 blok / qalib (200x100x60mm)

Mezinahiya amûrê Nêzîkî. 10,000

Approx. 4700

Approx. 3,400

Sîstema lerizînê Hêza herî zêde ya heyecanê ya tabloya lerizînê: 200/kN

Hêza herî zêde ya heyecanê ya serê çapê: 40/kN

Parametreyên elektrîkê Hêza tevahî (referans): 231/kW

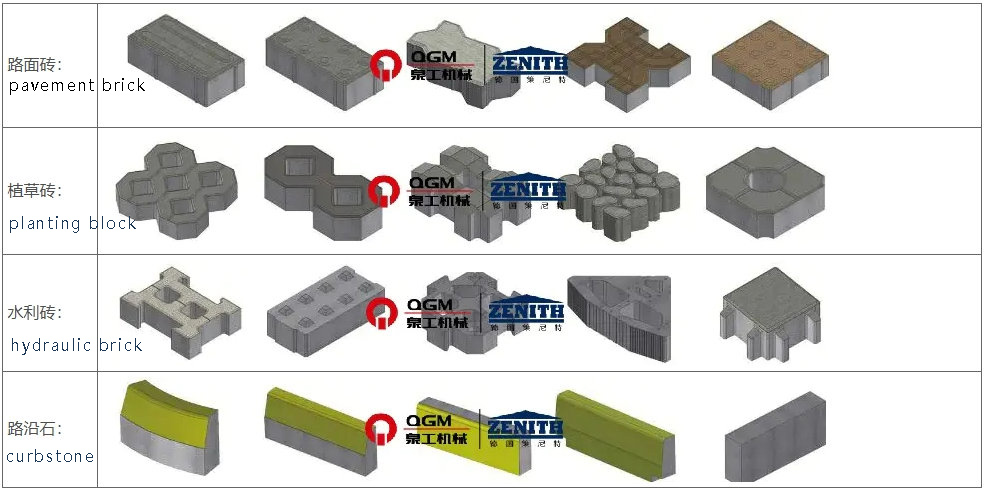

Diagrama şematîkî ya nimûneyên kerpîçê ku ji hêla amûrê ve hatî hilberandin

Avantajên Teknîkî

1. Sêwirana çarçoveyek bilind-kalîteya guhertoya almanî

Çarçoveya sereke strûktûra çarçoweya wellandî ya bilind-hêza ku ji hêla teknolojiya patented Zenit ve hatî sêwirandin qebûl dike, ku ji hêla pola beşa taybetî ya xwerû, bi sêwirana maqûl, weldingek hevûdu û xweşik ve hatî weld kirin, û tevahiya çarçove di bin tedawiya vibrasyona pîrbûnê de ye da ku qalîteya bilind û aramiya bilind a çarçoveyê misoger bike. Pêvajoya sêwirana avahîsaziyê ya pêşkeftî çarçoweya sereke berbelav dike, û fonksiyona vebûn û girtina qalibê alî, fonksiyona derxistina bingehîn (board), fonksiyona pêvekirina panela polistirenê, hwd.. dikare paşê were zêdekirin.

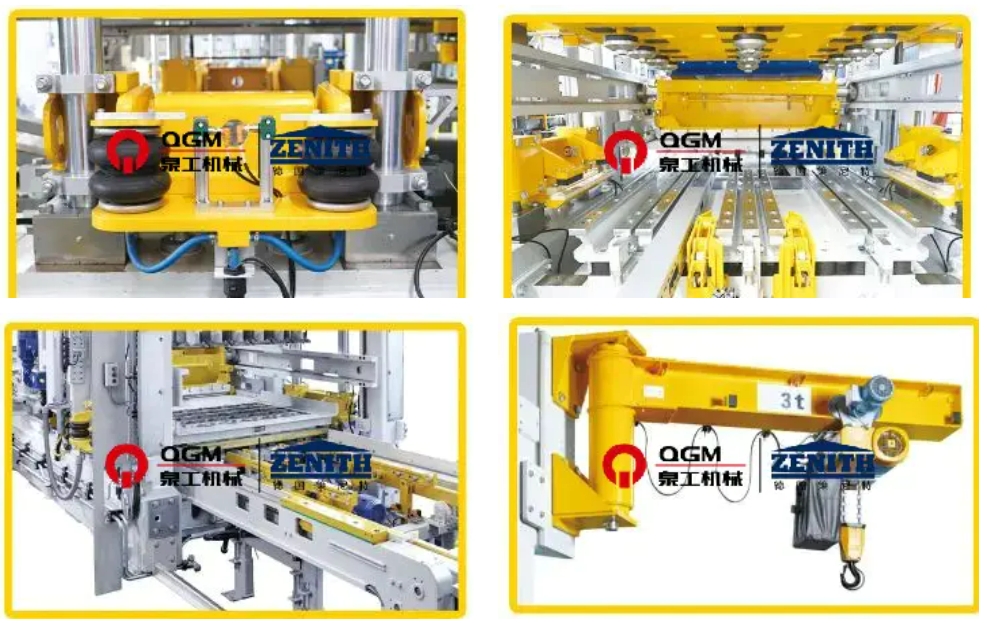

2.Pergala guhartina zû ya zû ya otomatîk

Dema ku qalib ji bo pozîsyona mêvandar tê veguheztin, pergala hilgirtina wê li ser cîhaza guheztina qalibê bilez guheztina mîzê ya otomatîkî fam dike. Qalibên jorîn û jêrîn bixweber bi pneumatîk têne girtin, ku ew ewledar, bikêrhatî, xebitandinê hêsan e û ji bo parastinê hêsan e. Ew bi gelemperî tê de:

Amûra girtina qalibê pneumatîk: Ew bi giranî ji bendika qalibê û çîpên girêdana pneumatîk li her du aliyan pêk tê, ku di girêdin û rastkirina qalib û şilkirinê de dibe alîkar dema ku makîneya mêvandar pêş-vibrasyon û lerizîna sereke pêk tîne, da ku bigihîje bandora vibrasyonê ya çêtirîn û dirêjkirina jiyana karûbarê qalibê.

Amûra girtina pêlavê ya pneumatîk: xêzker ji hêla amûra kelandinê ya bi hewayê ve tê sabît kirin, ku dikare bi hêsanî û zû pêlavê biguhezîne, dema guheztin û sazkirinê ya qalibê kurt bike, û girêdana rast a çarçoweya qalibê jêrîn û pêlava jorîn misoger bike.

Amûra têxistina qalibê elektrîkî: Amûra lêxistina qalibê ji bo sazkirina qalibên nav makîneya sereke û ji bo xwarin û rakirina qalibên ji makîneyê bi riya bendika qalibê elektrîkî, ku dikare li piraniya qalibên li sûkê were sepandin, tê bikar anîn, û kelûpelên qalibên taybetî dikarin ji bo qalibên taybetî werin bikar anîn.

Amûra Guhertina Mold: Li ser çarçoweya makîneya sereke hatî saz kirin, ew ji bo rakirin û barkirina qalibên dema guheztina qalibên, bi hilgirtina zincîra elektrîkê û amûra rêveçûna elektrîkê ve tê bikar anîn.

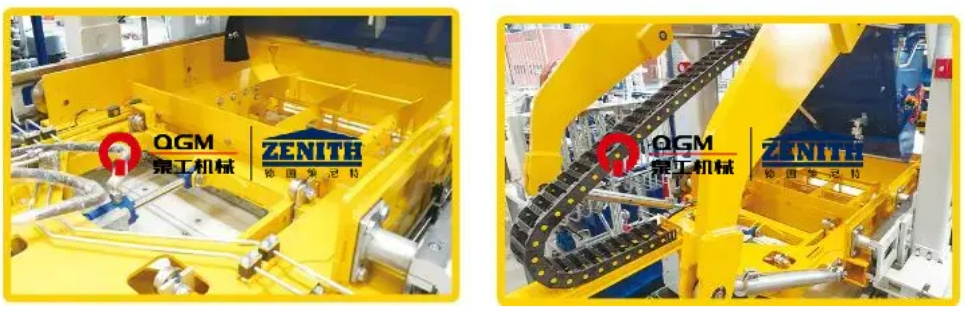

3. Pergalên çêkirinê

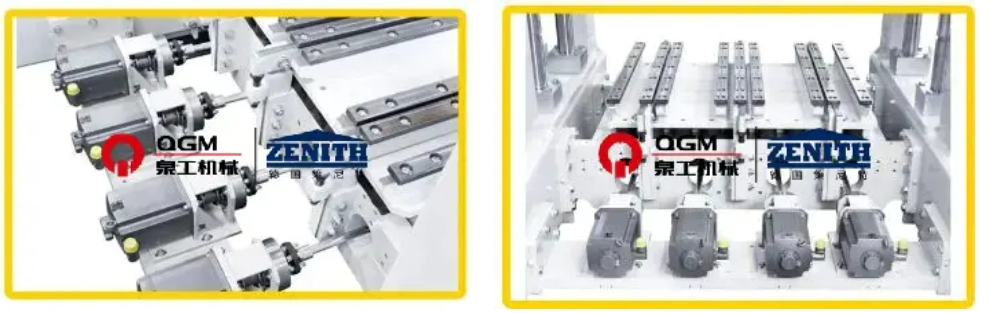

4. Pergala vibrasyonê ya servo "Ultra-dînamîk":

Teknolojiya vibrasyonê ya servo ya "Ultra-dînamîk" celebek pergala vibrasyonê ya bikêrhatî û xwe-adaptive ye ku bi taybetî ji bo makîneyên kerpîçê hatî çêkirin; motora servo dikare di dema reaksiyonê ya herî kin de bersiva herî bilez bide, performansa vibrasyonê ya herî bilind pêk bîne, mîqdara çîmentoyê ya ku tê bikar anîn kêm bike û çerxa hilberînê kurt bike, hilberên betonê yên tevlihev-kompakt hilberîne; pergala vibrasyonê dikare bi nermî li gorî hewcedariyên hilberên cûda yên betonê biguncîne. Motora servo dikare di dema reaksiyonê ya herî kin de bersiva zûtirîn çêbike da ku performansa vibrasyonê ya herî bilind pêk bîne, ku dikare mîqdara çîmentoyê kêm bike, çerxa hilberînê kurt bike, û hilberên betonê yên pir tevlihev hilberîne; pergala vibrasyonê dikare bi nermî li gorî hewcedariyên hilberîna hilberên cûda yên betonê were veguheztin.

8 yekîneyên vibrasyonê bi hevsengiya mekanîkî ve ji hêla 8 ajokarên servo ve têne saz kirin;

8 motorên servo, ku bi rengek ferdî li ser tîrêjên îzolekirina vibrasyona derveyî ya piştgirên motorê hatine danîn;

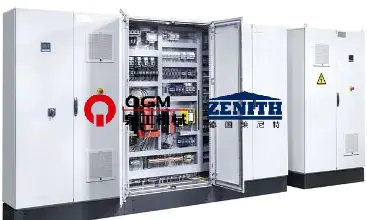

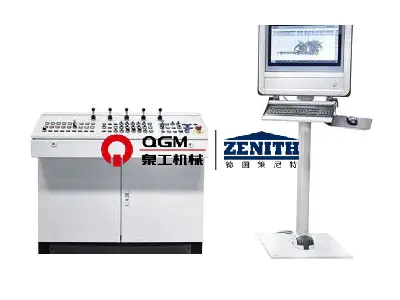

5. Pergala kontrola servo ya rast

Bi navgîniya vegera nîşanê, qonax û leza vibrasyonê kontrol bikin, kontrola tevgera hevdemkirî, stendina bi leza bilind, dikare di demek kurt de lerzîn û rakirina vibrasyonê de were qedandin, da ku bibe alîkar ku çerxa şilkirinê, û bandora şikestinê çêtir kurt bike. Bi pozîsyon û leza du qat-lopê girtî ve, kontrola hêza heyecanê tenê di rêça vertîkal de tevdigere, hêza heyecanê ya bi bandor zêde bike, û di heman demê de ji zirara hêza heyecana horizontî ya li makîneyê dûr bixe, jiyana karûbarê amûrê dirêj bike, û bikaribe ji bo hewcedariyên hilberên cihêreng mîhengên cûda çêbike, û hilberên kalîteya bilind hilberîne.

Serê çapê, çarçoweya qalibê, gerîdeya tevhev û gerîdeya tevnvîsê ji hêla valveya rêvebir a rêjeyî ve bi bertekên spool ve têne kontrol kirin, ku xwedan dema bersivdana bilez e; moda kontrolê ya girtî ya sansorê jicîhûwarkirinê / enkoder-PLC-valve-cylinder-a rêveber a rêveber tête pejirandin, ku kontrolê rasttir dike, û çalakiya silindirê zûtir û aramtir dike; stasyona hîdrolîk pompeya pistonê ya guhêrbar qebûl dike, ku rûnê zextê dernaxe û pompê radike dema ku pergala hîdrolîk digihîje zexta diyarkirî da ku xerckirina enerjiyê kêm bike; stasyona hîdrolîk peydakirina neftê ya alîkar a akumulatorê qebûl dike, ku xerckirina enerjiyê kêm dike; û qereqola hîdrolîk peydakirina rûnê arîkar a akumulatorê qebûl dike, ku xerckirina enerjiyê kêm dike û xerckirina enerjiyê kêm dike. Qereqola hîdrolîk dabînkirina rûnê arîkar a akumulatorê dipejirîne, ku dikare di heman demê de ji bo gelek çalakiyan were bikar anîn, û zexta pergala hîdrolîk aram e; pergala hîdrolîk xwedan senzorên zextê ye, ku ji bo dîtina hêsan dikare li ser panela xebitandinê were xuyang kirin; pergala hîdrolîk xwedan senzorên germahiyê, sarker û germkeran e, ku dikarin germahiya rûnê bi bandor kontrol bikin, da ku rûnê hîdrolîk xwedan performansek baş be.

6. Pergalên hîdraulîk
